解說直線模組的測量
文章出處：同茂電子人氣： 發布時間：2018/2/25 15:55:08

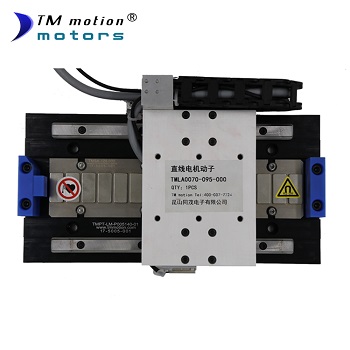

解說直線模組的測量，同茂直線模組的直線表現開放式增量光柵系統，可以提供亞納米級的分辨率、重復性和穩定性。穩定的光學零位，保障雙向回零的重復性和可靠性。經激光干涉儀標定補償，可以輕易獲得理想的定位精度。輕松實現您對于高精密定位的要求。在我們的直線模組出廠之前，我們要對其進行準確的測試，下面同茂教您對直線模組精度的測試?！?/span>
1.測出精密直線模組的運轉直線度：用精細平尺，先調整精細平尺和基準底面平行。兩端表值持平，然后移動精密直線模組全行程檢查。表的大差值為差錯值。
2.測出XY運轉直視點：運用精細角尺，調整角尺使得角尺一側與X軸滑臺移動方向平行，然后把Y軸滑臺位與X軸行程的中心，將百分表打在角尺另一端，移動Y軸滑臺，讀出表的大差錯。
3.定位精度：使精密直線模組向一個方向移動。以零點為基準，測量實踐移動的間隔和體系顯現的間隔。測量值大誤差和小誤差為差錯值
4.測出精密直線模組的重復定位精度：在直線模組上選一點，設置為零點，用百分表打住，從同一個方向移動不小于0.1MM的間隔進行7次重復定位。測量中止方位間隔。記載大差值。
如您對我們公司的直線模組感興趣，歡迎來電咨詢：400-007-7724
